润滑系统的指示装置
发布时间: 2019-5-29
  在润滑系统中,常常需检查润滑工作情况,以便及时维修、加油和换油。检查及保护装置用以观察及控制油箱里的油面高低、油管中的流量大小及其压力、温度变化情况。
  这些装置有的是供人工观察和调整的,也有的是自动控制的。
  (1)油位指示装置
  1)油标 油标是润滑系统中最常见的一种指示装置,它主要是用以控制油容器中油位的高低,常见的有下列几种:
  ①嵌入式圆形或长方形油标如图2-17所示,采用有机玻璃或透明塑料板制成,中间刻有单刻线和双刻线。单刻线者要求油面和刻线一样齐;双刻线者要求油面最高不得超过上刻线,最低不能低于下刻线。

  图16带有两个磁铁的过滤器        图17 圆形油标
    1-磁铁;2-固定螺钉;3-开孔的管子
  ②管式油标如图18所示,此种油标通常是用1/4、3/8或1,/2英寸管螺纹连接到箱体上。其缺点是不易找到合适的安装位置,也易损坏。
  ③浮标式油尺如图19所示,常用于容积固定的容器中,浮子用薄铁皮制成一个不漏气的封闭盒,上装有指示灯和刻度尺。容器中的油量由装在浮予杆上的指针指示在刻度尺上。
  ④量油杆主要用在部分磨床的砂轮主轴箱和起重传导设备的减速箱等。量油杆上有两条刻线控制油面,最高不超过上刻线,最低不低于下刻线。
  ⑤一些设备的主轴箱或变速箱是用油位牌控制油面的。如C620、C630等车床的主轴箱,在箱体内适当位置安有油位牌。添加油时,油面不得低于或高于油位牌。
  2)油流指示表这种类型的指示表,是用来观察润滑油从油泵、油容器或油杯中是否正确地和及时地流向摩擦副的装置。按照油的流动特点,分为连续油流、滴流和脉式油流指示表三种。

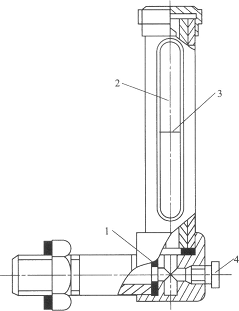

  图18管式油标   图19浮标式油尺
   1-密封圈;2-玻璃管;3-油线;4-放油塞
  ①连续油流指示表用于观察油泵工作情况,如一些机床上的油窗。正常情况下,当机床开动时,在油窗处可观察到连续供油。它是装在上油管的接头上,若发现不供油时,应立即停车,查清原因。另一种是观察单位时间内流过油的体积的,如图20所示,根据簧舌片向油流方向的倾斜度来确定油的滴量。
  ②滴油指示表。这种指示表,一方面可观察供油情况,另一方面还可调节供油量,如 X52K或X53K立铣头上的油窗。在开车工作时,可调节主轴油窗上的螺钉来控制轴承的供油量(每分钟滴数)。
  (2)油温指示表
  这种指示表是利用普通或特殊的水银温度计,可用目测检查流过摩擦副油的温度,也可用热电偶自动温度检测记录仪。油温检查装置主要用于一些重型设备的重要轴承的循环润滑上。
  (3)安全装置
  为预防事故发生,在重、精机器设备的润滑系统中,有的安装安全装置。安全装置分为不带信号的和带信号两种。当机器发生各种过载时,不带信号设备的安全装置即自动生效,将油过载部分漏掉,但不发出任何信号。当接近发生事故时,带信号设备的安全装置就发出声音或灯光信号。
  当油管中压力过高时能使油溢回容器的安全阀,属于不带信号设备的安全装置。安全阀分为两种,一种是可调的,另一种是不可调的。
  带信号设备的安全装置有:控制温度的水银温度计及热电偶;控制压力的自动油压控制继电器及压力报警器;控制流量的带有指示灯及声响的浮标式油指示器,如图21所示。

  图20 不可调节的大油流指示表 图21 带灯(铃)信号的浮标式油流表
  1-浮子;2-刻度尺;3-最高油面信号灯;4-最低油面信号灯;5-电铃;6-电池或变压器
